蘇建函科〔2013〕879號 關于印發《泡沫玻璃保溫板外墻外保溫系統應用技術導則》的通知 各省轄市建設局(委)、各有關單位： 為指導和規范泡沫玻璃保溫板在工程中的應用，我廳在調研和專家論證的基礎上制定了《泡沫玻璃保溫板外墻外保溫系統應用技術導則》，現印發給你們，請結合本地實際貫徹執行。執行中有何意見和建議，請及時反饋到廳建筑節能與科研設計處。 聯系人：王華；電話：025-51868860。 附件：《泡沫玻璃保溫板外墻外保溫系統應用技術導則》 省住房和城鄉建設廳 泡沫玻璃保溫板外墻外保溫系統應用技術導則 泡沫玻璃保溫板是由石英砂、碎玻璃、添加劑和發泡劑等為主要原料，經研磨和均勻混合、熔化、發泡、退火，成型后經切割等工藝制成的無機輕質閉孔泡沫保溫板材。 泡沫玻璃保溫板外墻外保溫系統是以泡沫玻璃保溫板為保溫層材料，由粘結層、保溫層、抹面層、飾面層和固定件構成的建筑外墻外保溫系統。 本導則主要針對泡沫玻璃保溫板外墻外保溫系統，包括非透明幕墻中外保溫系統。屋面保溫工程和內保溫工程可參照執行。 1．系統構造與材料性能 泡沫玻璃保溫板外墻外保溫系統主要包括泡沫玻璃保溫板、膠粘劑、抹面砂漿、界面劑、耐堿涂覆網布、錨栓、托架等組成，系統及其組成材料性能指標除滿足本導則要求之外還應符合相關國家、行業標準要求。 1.1泡沫玻璃保溫板外墻外保溫系統基本構造（圖1.1）

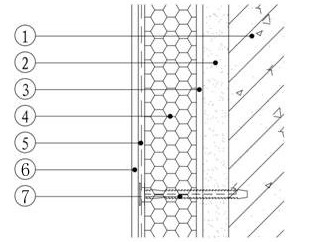

圖1.1 泡沫玻璃保溫板外墻外保溫系統基本構造 1-基層墻體；2-防水砂漿找平層；3-粘結層；4-泡沫玻璃保溫板；5-抹面層（內置玻纖網布）；6-飾面層（涂料、柔性面磚等）；7-錨栓 1.2 泡沫玻璃保溫板外墻外保溫系統性能 泡沫玻璃保溫板外墻外保溫系統性能應符合表1.2要求。 表1.2 泡沫玻璃保溫板外墻外保溫系統性能
1.3 泡沫玻璃保溫板外墻外保溫系統組成材料性能 表
注：其它規格產品的尺寸允許偏差由雙方協商。 表
注：1、*外墻保溫時有此要求。 2、I型板與II型板在生產工藝上區別不大，主要區別在于密度及對應的導熱系數。兩者均可用于屋面及外墻體保溫。 表
表
托架宜采用熱鍍鋅角鋼，規格為L30×40×3，M8螺栓固定，螺栓間距為600mm。角鋼應設置在結構的圈梁等混凝土構件上，角鋼間的接縫間隙宜為3mm～5mm。 2．設計 2.1 泡沫玻璃保溫板用于外墻外保溫系統時，保溫板的厚度不應小于25mm。 2.2 泡沫玻璃保溫板可與其它裝飾材料復合成保溫裝飾一體化系統，其性能、構造應符合《保溫裝飾板外墻外保溫系統技術規程》DGJ32/TJ86的要求。 2.3 泡沫玻璃保溫板可用于正置式、倒置式防水屋面的保溫層，及地下室外墻、地下室頂板的保溫。 2.4 飾面材料應采用涂料、柔性面磚等輕質材料。 2.5 泡沫玻璃保溫板的構造設計可參見《發泡陶瓷保溫板保溫系統應用技術規程》蘇JG/T042的做法。 2.6 泡沫玻璃保溫板的熱工設計指標可按表2.6選取。 表2.6 泡沫玻璃保溫板的熱工設計指標
3．施工與驗收 3.1 泡沫玻璃保溫板粘貼宜采用條粘法或滿粘法，當采用點框粘結時，有效粘貼面積應不少于保溫板面積的60%。 3.2 泡沫玻璃保溫板外墻外保溫系統施工時必須采用專用配套膠粘劑與專用抹面砂漿，性能指標應符合本導則中表 3.3 泡沫玻璃保溫板的施工與驗收可參見《發泡陶瓷保溫板保溫系統應用技術規程》蘇JG/T042進行。專用抹面砂漿進場復驗應增加橫向變形和線性收縮率指標。 附錄A 泡沫玻璃保溫板表面耐堿質量損失試驗方法 A.1制備3個100mm×100mm×原厚的板狀泡沫玻璃試樣。 A.2將試樣放置于23±2℃，相對濕度為50±5%的恒溫室內，直至間隔24h兩次質量之間的變化小于0.1%時，稱取試樣質量m0。 A.3將內徑為45±1mm的塑料圓筒放置于泡沫玻璃試樣上，用硅酮密封膠將塑料圓筒與試樣表面密封好。從圓筒開口處注入質量比為5%的氫氧化鈉溶液，液面高度20±1mm時停止注液，并將圓筒開口密封，將試樣放置于23±2℃，相對濕度為50±5%的恒溫室中28d，在此期間應觀察液面高度并保證液面高度不變。 A.4試樣放置28d后，用蒸餾水清洗試樣，清洗時防止水流過急而使泡沫玻璃粉末或顆粒流失。 A.5將清洗后的試樣干燥至恒重并冷卻至室溫，稱取試樣質量m1，精確至0.001g。若干燥后試樣表面出現泛白現象，則應再次用蒸餾水清洗，直至泛白現象消失后重新干燥稱取質量。 A.6表面耐堿質量損失=（m0- m1）/耐堿溶液面積，耐堿溶液面積為直徑45mm的圓面積。制品的單位面積質量損失取3個試樣的算術平均值，精確至0.01kg/m2。 附錄B 泡沫玻璃保溫板耐堿抗拉強度試驗方法 B.1 試樣制備同附錄A.1，試樣數量為10個。 B.2 按照JG149中的試驗方法將拉拔接頭用膠粘劑粘貼于試樣上下表面，選取其中5個按照JG149中試驗方法檢測其抗拉強度ft0；將另5個試樣浸泡在溫度為23±2℃、質量比為5%的氫氧化鈉溶液中28d后，取出清洗，干燥至恒重后，再按照JG149中試驗方法檢測其耐堿抗拉強度ft1。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
